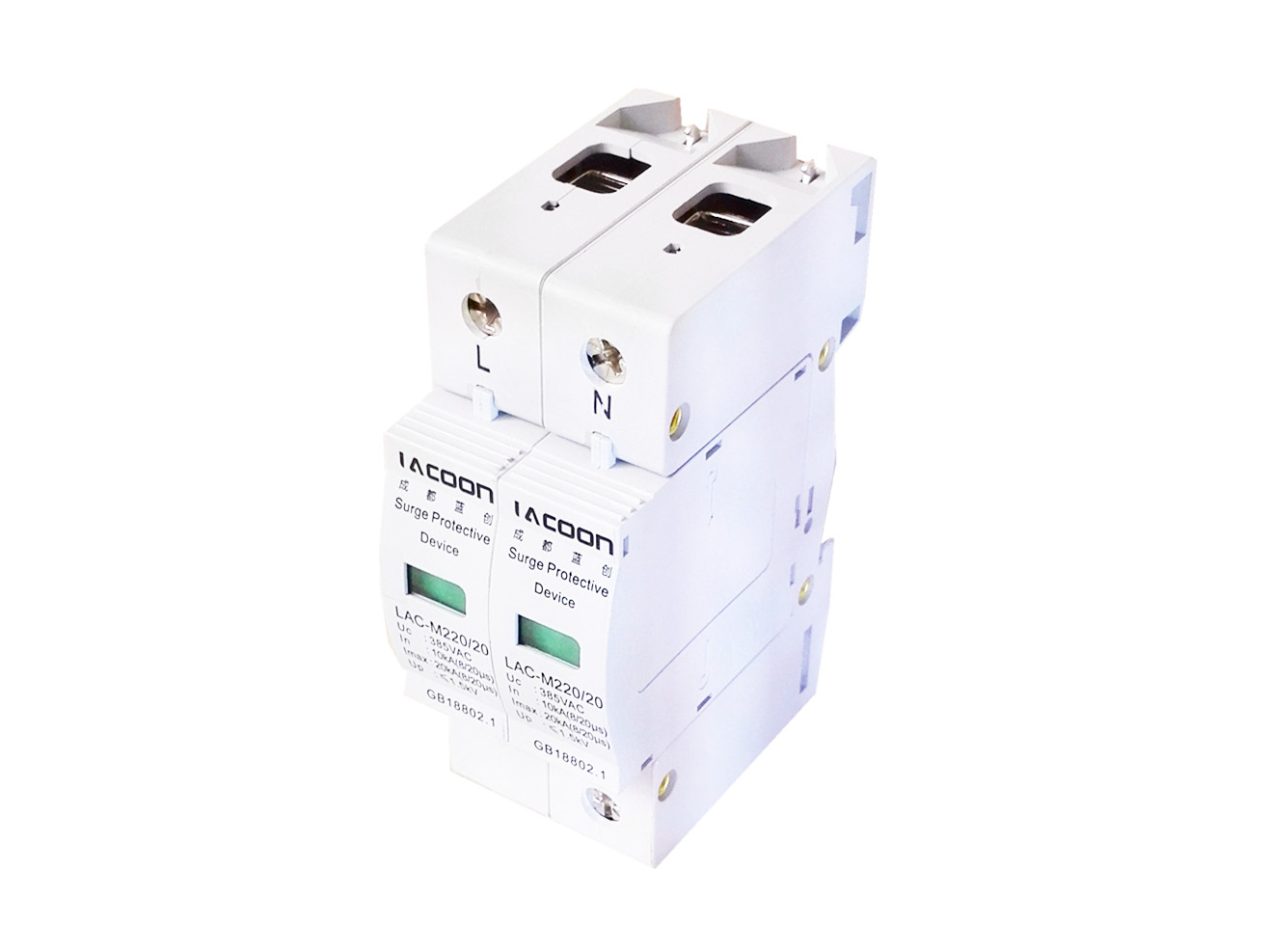

LAC防雷器系列 当前位置: 产品中心 >> LAC防雷器系列





一、产品用途

标称通流容量为60kA以上的单相电源防雷模块适用于重要场所的总电源防雷保护;标称通流容量为20kA~40kA的防雷模块适用于各种电源系统(如UPS电源,机房电源等)的防雷保护;标称通流容量为10kA的单相电源防雷模块适用于各种设备电源的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统,如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

二、产品特点
•单相电源防雷模块高雷电通流能力,ns级响应速度。
•单相电源防雷模块内置过热断路装置。
失效检测指示。
遥信报警接口。
35mm 导轨安装,标准模块化设计。
节能、环保,安装简单、方便,无须特殊维护。

三、技术参数

名称 型号 规格 标称通流容量In(kA, 8/20μs) 最大通流容量Imax(kA,8/20μs) 保护水平(kV) 响应时间(ns) 额定工作电压(VAC) 持续工作电压(VAC)
单相电源防雷模块 LAC-M220/20 18mm 10 20 1.5 <25 220 385
LAC-M220/40 20 40 1.8
LAC-M220/60 30 60 2
LAC-M220/80 36mm 40 80 2.2 <25 220 385
三相电源防雷模块 LAC-M380/20 18mm 10 20 1.5 <25 380 440
LAC-M380/40 20 40 1.8
LAC-M380/60 30 60 2
LAC-M380/80 36mm 40 80 2.2 <25 380 440

四、安装注意事项

1.安装单相电源防雷模块前必须切断电源,严禁带电操作。
2.建议在单相电源防雷模块前端串联熔断器或自动断路器。
3.安装单相电源防雷模块时请根据安装示意图所示连接,其中L为相线,N为零线, PE为地线,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。
4.安装完毕后将模块插到位,检查防雷模块是否正常工作。
5.单相电源防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗呈红色或遥信端子输出报警信号时,表示防雷模块发生故障,应及时维修或更换。
6.并联式电源防雷模块应并联安装(也可采用凯文接线方式),连接线要求牢固可靠,且要求短、粗、直。
