都江堰别墅防雷

---

项目名称：别墅防雷
工程地点：四川 都江堰
竣工时间：2017年

别墅的防雷保护分为直击雷保护和感应雷保护。

1、防直击雷措施

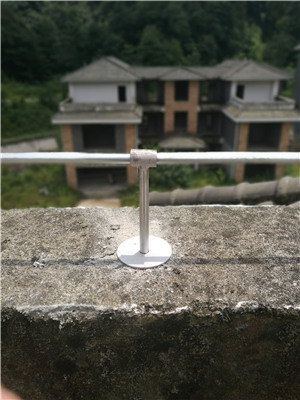

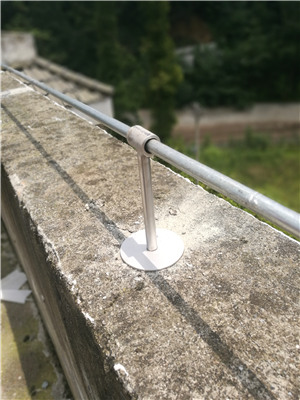

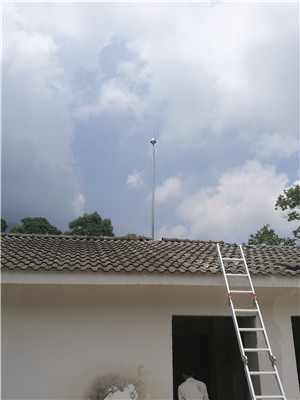

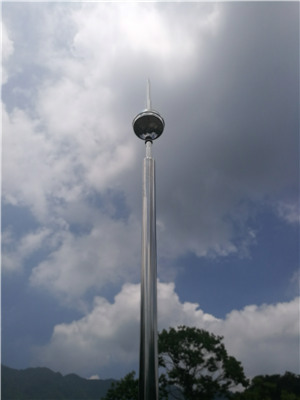

   ①、避雷针、接闪带：在建筑物楼顶安装避雷短针和避雷带综合的方式进行直接雷击拉截，为了考虑美观，避雷带采取暗敷的方式安装。采用建筑物柱内主筋从基础至天面通长焊接作为防雷引下线。

   ②、防雷接地：接地电阻要求小于或等于10Ω(冲击接地电阻需考虑实地土壤电阻率)。根据该区域的土壤性质，建筑物的接地装置采取基础接地装置外加人工地极的方式设计。人工地极在基础以下设置，即在工地做好垫土层定好柱位时，在每个外围柱子旁打入一根角钢，该角钢与柱子主筋可靠焊接，并用40*4镀锌扁钢将所有角钢焊接连通。另在单体别墅基础两边地面±0.00以下30cm处各预留一根40*4镀锌扁钢，用于与左右别墅接地装置等电位连接，即能实现减小接地电阴亦能消除因为两地网距离不够而产生地电位反击现象。

   ③、等电位连接：在总配电房内敷设一圈40*4镀锌扁钢接地汇流排，并与室外地网等电位连接。



2、防感应雷措施

    ①、对整个别墅区的总电源进行第一级雷电过电压保护，即在总配电房内装一级电涌保护器SPD，雷电通流量不小于12KA（8/20us），并与配电房内接地装置连接。

    ②、对每个单位分电源进行第二级雷电分流，即在配电房内各分电源处安装一个模块式电涌保护器SPD，雷电通流量不小于60KA（8/20us），并与配电房内接地装置连接。

    ③、在每个单体建筑电源进行第三级雷电分流，即在电源入户处适于安装位置安装一个电涌保护器SPD，雷电通流量不小于30KA（8/20us），并与室内接地预埋件连接。

---

---
